全系列传感器、变送器连接螺纹开孔尺寸

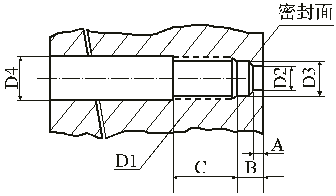

45°斜面密封安装孔尺寸表
D1 M12×1.5 M14×1.5 1/2"-20 M18×1.5
D2 Φ8 Φ8 Φ8 Φ10.1
D3 Φ10.8 Φ12.5 Φ11.5 Φ16.1
D4 Φ12.5 Φ14.5 Φ13.1 Φ20
A 6 6 6 6.5
B 9 9.5 9.5 10
C 19 19 19 20
平端面密封安装孔尺寸表
D1 M22 M28 G3/4" PT3/8"
1
1
2
"-16
D2 Φ16.1 Φ18.3 Φ18.3 Φ10.3 Φ23.9
D3 Φ20.1 Φ26.1 Φ24.2 Φ14.9 Φ34
A 11 12 12 9 14
B 12 15 15 10 19
C 40 35 35 35 40

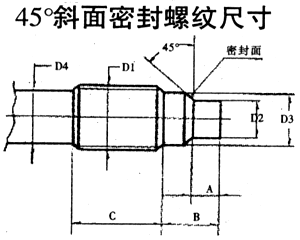

45°斜面密封螺纹尺寸表
D1 D2 D3 D4 A B C
M12×1.5 Φ7.8 Φ10.2 Φ10.3 5.5 11 16
M14×1.5 Φ7.8 Φ11.8 Φ12 5.5 11.2 16
1/2"-20 Φ7.8 Φ10.5 Φ10.8 5.5 11.2 16
M18×1.5 Φ9.8 Φ15.5 Φ16 6 12 18

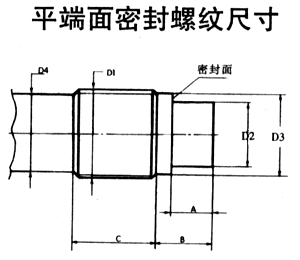

平端面密封螺纹尺寸表
D1 D2 D3 D4 A B C
M22×1.5 Φ15.8 Φ19.5 Φ20 10 14 20
M28×1.5 Φ18 Φ24 Φ24.5 11 17 28
3/4" Φ18 Φ24 Φ24.5 11 17 28
PF3/8" Φ10 Φ14 Φ14.5 8 12 30
