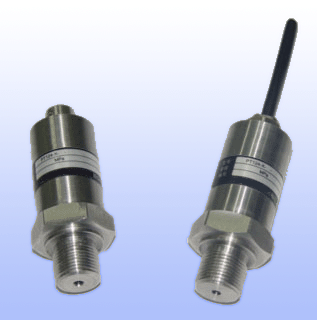

特性与用途
全不锈钢焊接结构；特殊设计，不充油的平面膜片；小体积、高性能、高性价比、高稳定性、高灵敏度
应 用：泥浆、煤浆、原油等粘稠介质测量 密封油 压系统 化工涂料、油漆检测系统 流动性压力检测
实验或测试设备 环保、煤矿、电站

技术参数
量程范围:0～10KPa～300MPa
精 确 度：1％FS、0.5％FS、0.25％FS
重复性:±0.05,0.1%FS
非线性、滞后:±0.1,0.2%FS
年稳定性:±0.25%FS
输入输出电阻:380Ω±10%;1000Ω±10%
输出信号：0～10mV,0～15mV,0～20mV,0～33.33mV,
0～ 100mV,0～5V，0～10V，0～20mA,4～20mA
供桥电压:10V(6-12V)DC;24V(13～36V)DC
零点不平衡输出:±5%FS
绝缘电阻≥500MΩ(50VDC)
耐温:-40～+125℃
温度零点和灵敏度漂移:0.02%FS/℃
负载电阻:4～20mA 24V 550Ω
介质接触材料：316不锈钢 压力类型及相应量程范围
外壳材料：316不锈钢
安装方式：螺纹安装 　 　
电气连接：屏蔽电缆（标准配置长度1米）
过载压力：2倍满量程或150MPa,取较小值
绝缘电阻：大于200兆欧，测试电压50V DC

Features and Applications

• Stainless steel
• Flat film without oil
• Little outline, good reliability and sensitivity
• Widely used in oil, petrol, rubber and power station

Specifications

• Range: 0～10KPa～300MPa
• Total accuracy: 0.25%FS, 0.5%FS, 1%FS
• Repeatability: ±0.05,0.1%FS
• Non-linear and lag off: ±0.1, 0.2%FS
• Year reliability: ±0.25%FS
• Input resistance: 380Ω±10%
• Output resistance: 1000Ω±10%
• Output: 0～10mV, 0～15mV, 0～20mV, 0～33.33mV, 0～ 100mV, 0～5V，0～10V，0～20mA, 4～20mA
• Bridge voltage: 10V(6-12V)DC; 24V(13～36V)DC
• Off-balance output at zero: ±5%FS
• Insulation resistance: ≥500MΩ(50VDC)
• Operating temp: -40～+125℃
• Temp zero and sensitivity shift: 0.02%FS/℃
• Operating temp of outer layer: 0～80℃
• Load resistance: 4～20mA 24V 550Ω
• Material: 316 stainless steel
• Mounting: screw thread
• Connection: shielding cable( standard 1m)
• Overload: min between 200%FS and 150MPa
